Acer Idea 510 |
Si deseamos que el Acer Idea 510 tenga una mejor cobertura Wifi y en nuestro hogar disponemos de Wifi N, lo mejor es remplazar la tarjeta que trae de serie por una nueva que soporte Wifi N, y si deseamos que la nueva tarjeta de todo su potencial podemos añadirle una antena adicional.
- Lo primero es conseguir una tarjeta mini PCI con Wifi N y una nueva antena con su cable pigtail que tendrá que tener en un extremo un conector RP-SMA hembra y en el otro un conector UFL , con 30cm de largo es suficiente.
|
Tarjeta Wifi N y cable pigtail. |
- Una vez tengamos el material, el trabajo no es muy complicado, comenzamos abriendo la carcasa la cual se sujeta por tres tornillos en la parte trasera.
|

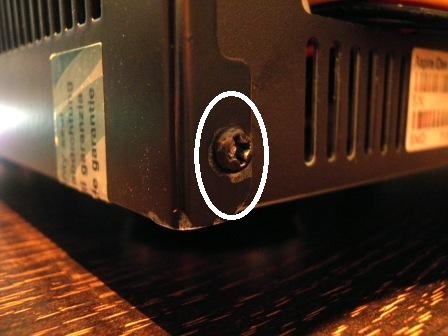

Tornillo lado derecho. |
|
Tornillo lado izquierdo. |
|
Tornillo central. |
- Cuando los hayamos quitado tiramos de la carcasa hacia atrás para que se libere de las pestañas de sujeción delantera, tras lo cual ya la podemos retirar.
|
Tarjeta Wifi. |
- Localizamos la tarjeta Wifi, la desconectamos sencillamente soltando las dos patillas de sujeción y tiramos de ella.
|
Soltamos las patillas de sujeción. |
|
Tarjeta suelta. |
- Soltamos el cable de la antena que utilizaremos para la nueva tarjeta.
|
Soltamos el cable de la antena. |
- Conectamos el cable de la antena a la nueva tarjeta y colocamos la nueva tarjeta en su lugar.
|
Conectamos el cable de la antena. |
|
Colocamos la tarjeta en su lugar. |
A partir de aquí ya estaría la nueva tarjeta ya colocada pero si queremos colocar una antena adicional tendremos que fabricar un lugar para su colocación, un buen sitio es donde se encuentra la fuente de alimentación porque queda simétrica a la antena original aunque la ubicación queda a elección, en mi caso como la fuente de alimentación la tengo externa, ya que la interna se quemo, utilizo uno de los alojamientos de los tornillos de sujeción de la fuente de alimentación, solo hay que anchearlo lo suficiente para colocar el conector de la antena.
|
Conector para la segunda antena. |
- Localizada la ubicación de la antena nueva se perfora un orificio para colocar el conector RP-SMA de la antena el cual se sujeta con una pequeña tuerca con una arandela de presión para que no se afloje.
|
Conector RP-SMA hembra. |
- El extremo del cable con el conector UFL lo conectamos en la tarjeta nueva.
|
Conector UFL. |
|
Tarjeta con las dos antenas conectadas. |
- Colocamos de nuevo la carcasa en su lugar y solo quedará actualizar los drivers para que funcione la nueva tarjeta.
