Desmontar y limpiar un portátil Airis N1100.

Airis N1100

Si el portátil comienza a dar síntomas de alta temperatura, ventilador siempre funcionando a máxima velocidad y zonas calientes cerca de este, necesitamos hacerle una limpieza al sistema de refrigeración.
Si por lo contrario necesitamos desmontar el portátil para remplazar alguna pieza también explico como hacerlo.

• Lo primero es desconectar de la red eléctrica el portátil y extraer la batería.

Portátil sin batería listo para trabajar sobre el.

• Quitamos la tapa que cubre el sistema de refrigeración, va sujeta por cinco tornillos que quedan retenidos en la propia tapa.

Tapa de acceso al sistema de refrigeración.

Detalle de un tornillo con su retenedor.

Sistema de refrigeración.

• Desmontamos el ventilador que va sujeto por dos tornillos y lo desconectamos de la placa.

Quitamos los tornillos y desconectamos el ventilador de la placa.

Ventilador ya suelto.

• Quitamos el heatsink del procesador, va sujeto por cuatro tornillos.

El heatsink tiene cuatro tornillos.

• Limpiamos de posibles pelusas la rejilla del heatsink y el ventilador sin olvidar de retirar los restos de la pasta térmica vieja.

Heatsink retirado.

• Ponemos un poco de pasta térmica nueva sobre el procesador y volvemos a colocar el heatsink en su lugar apretando los tornillos en cruz.

Colocamos de nuevo el heatsink en su lugar.

• Colocamos de nuevo el ventilador prestando atención en conectarlo a la placa.

Sistema de refrigeración completo.

Llegado a este punto ya tendríamos limpio el sistema de refrigeración del portátil y solo faltaría colocar la tapa que cubre a este. Si deseamos desmontar el resto del portátil por el motivo que sea, por ejemplo para remplazar la placa base, deberemos continuar con los siguientes pasos.

• Retiramos el lector de DVD, va sujeto por un solo tornillo.

Tornillo del lector de DVD.

• Para extraer el disco duro quitamos la tapa que lo cubre, tiene un solo tornillo que queda retenido en la tapa.

Tapa que cubre el disco duro.

• Quitamos los dos tornillos que sujetan el caddy del disco duro y lo deslizamos hacia la derecha para desconectarlo.

Quitamos los tornillos que sujetan el caddy del disco duro.

Tiramos de la pestaña de plastico para desconectarlo y sacarlo.

• Desconectamos los cables de las antenas Wifi, la tarjeta no es necesario quitarla, aunque si lo necesitamos para reemplazarla, al final del articulo explico como hacerlo.

Desconectamos los cables de las antenas Wifi.

• Retiramos todos los tornillos de la carcasa inferior (15) prestando atención a los tornillos que estaban ocultos por el lector de DVD y quitamos también los de las bisagras del monitor.

Quitar los tornillos de la parte inferior.

Tornillos en la zona del DVD.

Bisagra izquierda.

Bisagra derecha.

• Quitados los tornillos de la carcasa inferior damos la vuelta al portátil y sacamos  la tapa superior donde esta el botón de encendido.

Liberamos con cuidado la tapa superior.

• Separamos un poco la tapa superior y retiramos el teclado, este se sujeta por unas pequeñas pestañas en los laterales, tiramos de el hacia arriba por la zona superior.

Separada la tapa superior podemos retirar el teclado.

• Desconectamos el teclado y la tapa superior.

Cable flex del teclado.

Cable flex de la tapa superior.

• Ahora procedemos a retirar los tornillos de la carcasa superior, están repartidos por toda la superficie pero fácilmente localizables.

Retiramos dos tornillos en la parte superior.

Retiramos dos tornillos en la zona de la bisagra derecha.

Retiramos un tornillo en la zona de la bisagra izquierda.

• Desconectamos los cables del monitor y quitamos el tornillo que está al lado.

Desconectamos los cables del monitor y quitamos este tornillo.

• Retiramos los cables de las antenas Wifi, que previamente soltamos de la tarjeta, tirando de ellos por la abertura de la carcasa y retiramos los dos últimos tornillos que sujetan la pantalla por las bisagras.

Tornillo de la bisagra derecha.

Tornillo de la bisagra izquierda.

• Retiramos la pantalla tirando de ella suavemente hacia arriba. Ahora ya podemos quitar la carcasa superior pero antes tenemos que desconectar el cable del touchpad.

Cable flex del touchpad.

• Retirada la carcasa superior ya tenemos acceso a la placa base, quitamos los dos tornillos que la sujetan a la carcasa inferior, desconectamos la entrada de alimentación del cargador y desconectamos los altavoces, el módem y USB del lado derecho.

Quitamos dos tornillos en la placa base.

Tornillo que sujeta la placa al lado del módem.

Tornillo que sujeta la placa en la zona del DVD.

Desconectamos el conector de la entrada de alimntación.

Desconectamos estos tres cables.

• Ya podemos retirar la placa, prestaremos atención a los conectores de audio ya que se resiste bastante por esta zona.

Carcasa inferior sin la placa base.

Detalle del heatsink con la placa base fuera del portátil.

Para volver a colocar la placa en su lugar tener cuidado de no dejar debajo los conectores que se desconectaron antes, si los retiramos hacia un lado la placa debe asentar bien en su sitio. El resto de pasos para el montaje son en orden inverso a su retirada.

Para el que quiera remplazar la tarjeta Wifi, la memoria RAM o modulo bluetooth los pasos son los mismos que para la limpieza del heatsink solo hay que retirar la tapa inferior.
Para quitar la tarjeta Wifi soltamos los cables de las antenas y empujamos de los enganches para liberar la tarjeta. Con la tarjeta suelta tiramos de ella para sacarla, colocamos la nueva en su lugar y hacemos algo de presión hasta que escuchemos el clic de los enganches. No olvidar de conectar las antenas.

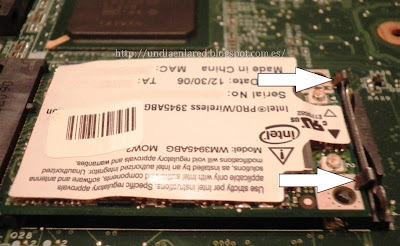

Para soltar la tarjeta empujar los enganches.

Conectores de las antenas.

• Para remplazar un modulo de memoria RAM simplemente empujamos hacia fuera con cuidado las patillas laterales para liberarlo y cuando este suelto tiramos de el. Para colocarlo lo presentamos firmemente en el zócalo y hacemos algo de presión hacia abajo hasta escuchar el clic que indica que esta sujeto.

El portátil tiene dos zócalos de memoria RAM.

• Para colocar el modulo bluetooth, se conecta a la placa base y se sujeta en su alojamiento por un tornillo. Para que funcione será necesario cargar los drivers correspondientes.

Lugar para colocar un módulo bluetooth.
