| HP Mini 2133 |
El modelo HP Mini 2133 es propenso a calentarse y a sufrir
averías por este motivo, así pues un mantenimiento en este aspecto es
fundamental, pero si lo que necesitamos
es remplazar la memoria RAM, el disco duro, la tarjeta Wifi o el módulo bluetooth, esta guía también
nos será de utilidad.
- Lo primero es desconectarlo de la red eléctrica
y extraer la batería.
 |
| Desconectamos el cargador y sacamos la batería. |
- Quitamos los cuatro tornillos que lleva la
carcasa inferior, van ocultos debajo de los apoyos de goma.
 |
| Quitamos los tornillos de la carcasa inferior. |
 |
| Ejemplo de tornillo oculto bajo un apoyo de goma. |
- Quitamos los tres tornillos que sujetan el
teclado, se encuentran en el alojamiento de la batería, y retiramos el teclado
desconectándolo de la placa base.
 |
| El teclado esta sujeto por tres tornillos. |
 |
| Tornillo lateral del teclado. |
 |
| Tornillo central del teclado. |
 |
| Tornillo lateral del teclado. |
 |
| Cable flex del teclado. |
- Retirado el teclado ya tenemos acceso al disco
duro y la memoria. Para retirar el modulo de la memoria, se sueltan los
enganches laterales y simplemente se tira de ella. El disco duro va sujeto con
tres tornillos, el tornillo negro queda sujeto en el caddy, retiramos
los tornillos y desconectamos el disco de la placa tirando con cuidado del
cable adaptador.
 |
| Portátil sin el teclado. |
 |
| Para sacar el modulo de memoria se empujan los enganches hacia fuera. |
 |
| El disco duro se sujeta con tres tornillos, el negro queda enganchado en el caddy. |
 |
| Conector del disco duro a la placa. |
- Ahora procedemos a retirar la carcasa superior,
esta va sujeta con dos tornillos, los quitamos y separamos la carcasa con la
ayuda de una púa de plástico.
 |
| Retiramos dos tornillos de la carcasa superior. |
- Cuando este suelta desconectamos el cable del
touchpad, el del interruptor de encendido del portátil y el del interruptor de
encendido de la tarjeta Wifi, así podremos retirarla totalmente.
 |
| Hay que desconectar estos tres cables. |
 |
| Cable del interruptor de la tarjeta Wifi. |
 |
| Interruptor de encendido y led de actividad. |
 |
| Cable flex del touchpad. |
- Retirada la carcasa superior ya tenemos acceso a
la placa base. Tendremos que retirar la placa de sonido, esta va sujeta con un
tornillo, se quita la placa tirando de ella hacia arriba y desconectamos la
conexión a los altavoces y a los micrófonos.
 |
| La tarjeta de sonido se sujeta con un solo tornillo. |
 |
| Desconectamos los altavoces y micrófonos. |
- Para retirar la placa base necesitamos retirar
las sujeciones metálicas de los laterales.
 |
| En el lado izquierdo la sujeción tiene tres tornillos. |
 |
| En el lado derecho la placa inferior tiene dos tornillos. |
 |
| En el lado derecho la placa superior tiene dos tornillos. |
- Antes de retirar la placa hay que desconectar la
pantalla y la webcam, tras lo cual ya podemos quitar la placa base.
 |
| Cables del monitor y webcam. |
- Cuando tengamos la placa base desmontada ya
podemos proceder a limpiar el sistema de refrigeración para lo cual retiramos
el heatsink que va sujeto con cinco tornillos sin olvidar desconectar el
ventilador.
 |

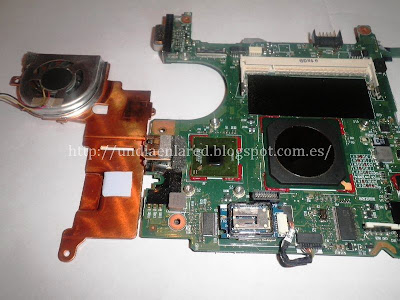

| El heatsink va sujeto con cinco tornillos. |
 |
| Conector del ventilador. |
- Cuando hallamos sacado el heatsink limpiamos los
restos de pasta térmica vieja y limpiamos el ventilador.
 |
| Limpiamos los restos de pasta térmica |
 |
| Sistema limpio. |
- Colocamos la pasta térmica nueva en el
procesador y montamos de nuevo el heatsink en su lugar.
 |
| Conectamos todo de nuevo. |
El resto de componentes se colocarán siguiendo
el orden inverso a su retirada, prestando atención de conectar correctamente
todos los componentes.
- Si necesitamos retirar la tarjeta Wifi, esta es encuentra en la parte inferior de la placa y va sujeta con un solo tornillo.
 |
| Tarjeta Wifi. |
- Si necesitamos retirar el modulo bluetooth, este se encuentra al lado de la tarjeta de sonido.
 |
| Modulo bluetooth. |
El manual de servicio lo podemos conseguir en este
enlace.
